機器人焊縫跟蹤的幾種方式

日期:2025-03-14 10:26:32

機器人焊縫跟蹤是自動化焊接中的關鍵技術,主要用于實時檢測焊縫位置并調整機器人路徑,確保焊接質量,常見的焊縫跟蹤方式有激光視覺跟蹤、電弧跟蹤、超聲波跟蹤、紅外跟蹤等等方式。

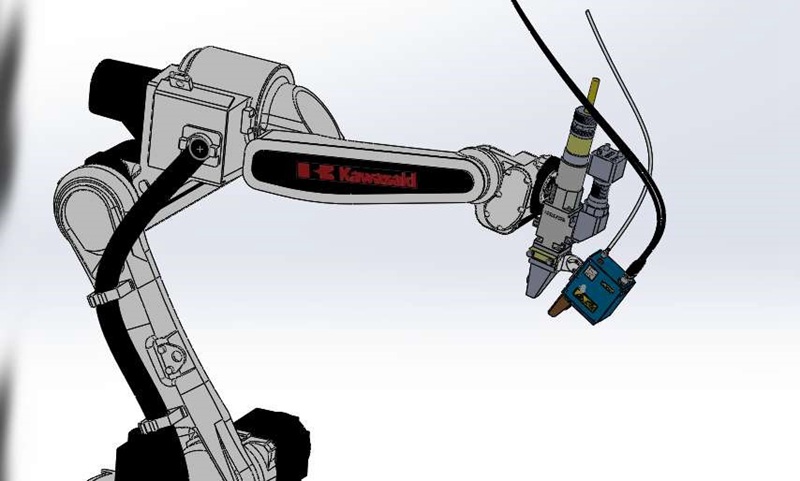

機器人焊縫跟蹤的幾種方式

1. 激光視覺傳感

  • 原理:通過激光線投射焊縫表面,攝像頭捕捉反射光,結合圖像處理獲取取焊縫特征。

  • 優點

    • 高精度:鐳爍光電的焊縫跟蹤系統精度可達±0.01mm,適合復雜焊縫、細小焊縫跟蹤。

    • 實時性強:動態跟蹤焊縫偏移。

  • 缺點

    • 成本高:相對于其它跟蹤方式成本要稍高一些。

2. 電弧傳感

  • 原理:通過監測焊接電流或電壓的變化,分析電弧長度波動來判斷焊縫位置。

  • 優點

    • 無需額外傳感器:直接利用焊接電源信號,成本低。

    • 適應性強:對坡口類型(如V型)敏感,適合角焊縫。

  • 缺點

    • 精度有限:依賴坡口形狀,薄板或窄間隙效果差。

    • 參數敏感:需嚴格匹配焊接參數(電流、速度)。

    • 適用范圍窄:僅適用于特定焊縫類型。

3. 超聲波傳感

  • 原理:通過超聲波探頭發射聲波,接收反射信號分析焊縫位置和缺陷。

  • 優點

    • 穿透性強:適合厚板或多層焊檢測。

    • 抗干擾強:不受煙塵、弧光影響。

    • 可檢測內部缺陷:如氣孔、未熔合。

  • 缺點

    • 響應速度慢:數據處理復雜,動態跟蹤能力弱。

    • 精度受限:對表面粗糙度敏感。

    • 探頭磨損:需定期維護。

4. 接觸式傳感(機械探頭)

  • 原理:利用機械探頭接觸工件表面,通過位移反饋調整焊槍位置。

  • 優點

    • 結構簡單:成本低,維護方便。

    • 抗干擾強:不受光、煙塵影響。

    • 可靠性高:適合穩定工況。

  • 缺點

    • 機械磨損:探頭易損壞,需頻繁更換。

    • 動態性差:僅適用于低速焊接。

    • 適用性有限:無法檢測復雜焊縫。

5. 紅外傳感

  • 原理:通過檢測焊接區域的紅外輻射溫度場變化,分析焊縫位置。

  • 優點

    • 非接觸式:無機械磨損。

    • 實時監測:可同步檢測焊縫溫度。

  • 缺點

    • 精度低:易受材料表面狀態影響。

    • 環境限制:高溫環境干擾大。

    • 應用較少:多作為輔助傳感器。

6. 視覺傳感(非激光)

  • 原理:使用普通攝像頭或工業相機,結合圖像算法識別焊縫特征。

  • 優點

    • 成本適中:無需激光器。

    • 靈活性高:可通過算法適應不同焊縫。

  • 缺點

    • 依賴光照:需穩定光源,抗干擾差。

    • 計算復雜:實時性低于激光視覺。

綜合對比與選型建議

方式精度成本抗干擾適用場景
激光視覺高精度復雜焊縫(汽車、航空航天)
電弧傳感高速M(fèi)AG/MIG焊(鋼結構)
超聲波厚板或多層焊(船舶、壓力容器)
接觸式極高低速簡單焊縫(低預算場景)
紅外/普通視覺低-中低-中輔助監測或特定工況

趨勢:多傳感器融合(如激光+電弧)逐漸普及,結合AI算法提升魯棒性。根據具體需求(精度、成本、環境)選擇合適方案,更多詳細可以咨詢我們鐳爍光電進行了解。
