ABB機器人焊縫跟蹤技術

日期:2025-02-22 14:26:40

ABB機器人焊縫跟蹤技術主是要ABB機器人通過配制焊縫跟蹤系統來實現自動化焊接的,今天我們就以鐳爍光電的焊縫跟蹤系統為例,介紹ABB機器人和焊縫跟蹤系統是如何配合進行焊接的。

ABB機器人焊縫跟蹤技術

ABB機器人結合鐳爍焊縫跟蹤系統實現自動化焊接的過程,體現了高精度與智能化的工業自動化解決方案。以下從技術集成、工作流程、優勢及應用場景等方面進行詳細介紹:

1. 系統組成與技術集成

  • ABB機器人:作為執行機構,ABB機器人具備高重復定位精度、靈活的多軸運動能力及模塊化設計,支持弧焊、點焊等多種工藝。

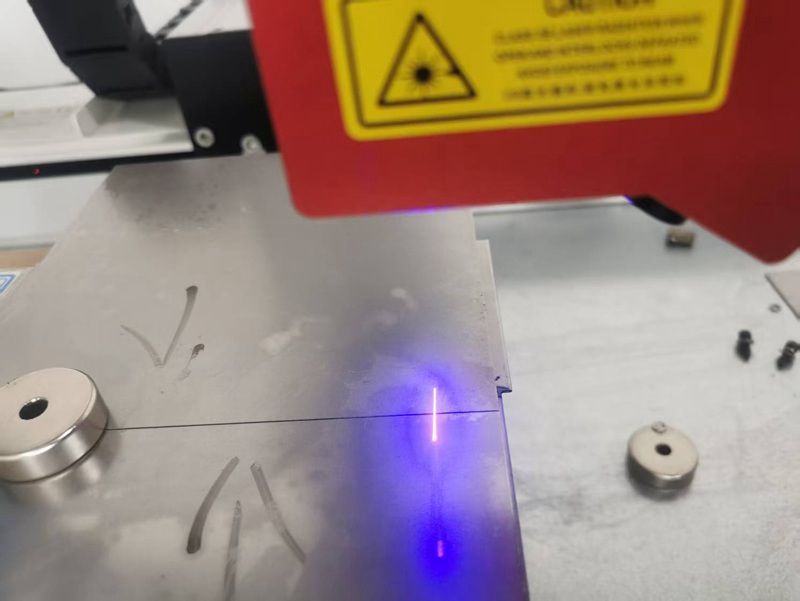

  • 鐳爍焊縫跟蹤系統:采用激光視覺傳感器,實時捕捉焊縫的3D輪廓,精度可達±0.01mm。通過高速圖像處理算法,提取焊縫位置、寬度、深度等關鍵參數。

  • 通信接口:鐳爍系統將焊縫坐標偏差反饋至ABB控制器,觸發機器人動態調整焊接路徑。

2. 工作流程

  1. 初始標定

    • 傳感器安裝于機器人末端固定工位,確定傳感器與機器人坐標系的映射關系。

    • 在ABB 中預編程基礎焊接路徑,設定焊接參數(電流、速度等)。

  2. 實時跟蹤

    • 焊接過程中,鐳爍傳感器掃描焊縫,生成點云數據。

    • 系統比對預設路徑與實際焊縫,計算橫向、縱向及高度偏差。

  3. 動態修正

    • ABB控制器接收偏差數據,通過閉環控制算法實時調整機器人TCP軌跡。

    • 支持在線修正焊接參數,確保熔深一致性。

3. 技術優勢

  • 高適應性:可應對工件裝配誤差、熱變形或復雜曲線焊縫。

  • 效率提升:減少傳統示教耗時,換型時間縮短70%,適合小批量多品種生產。

  • 質量保障:降低人工焊接的缺陷率,合格率提升至99.5%以上。

  • 成本節約:減少返工和材料浪費,人力成本降低50%。

4. 應用場景

  • 汽車制造:白車身焊接中,應對汽車門環、天窗等薄板拼縫的微小變形; 電機和電池托盤等關鍵部件的焊接,解決銅、鋁合金焊接問題;底盤等長焊縫的自動化焊接。

  • 工程機械:厚板(20mm以上)多層多道焊的路徑自適應。

  • 船舶與壓力容器:大尺寸工件的高精度長焊縫跟蹤。
