焊接機器人加裝焊縫跟蹤系統實現焊縫精準定位

日期:2025-02-14 10:49:08

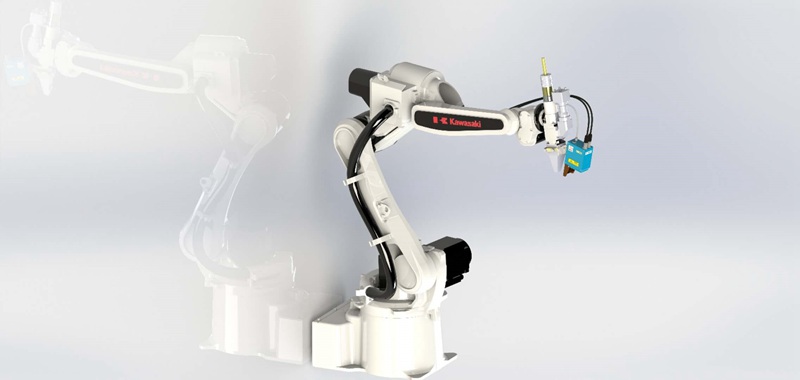

焊接機器人加裝焊縫跟蹤系統實現焊縫精準定位

目前的激光焊接機器人加裝焊縫跟蹤系統后可以大大的提高焊接效率和焊接精度。焊縫跟蹤系統是一種用于實時檢測和調整焊縫位置的裝置,它通常由傳感器、數據處理系統和執行機構組成。以下是焊縫跟蹤系統工作原理和應用優勢:

1. 焊縫跟蹤系統的工作原理

  1. 傳感器檢測焊縫位置

    • 焊縫跟蹤系統通過傳感器(如激光傳感器、電弧傳感器、視覺傳感器或超聲波傳感器)實時采集焊縫的位置、形狀和尺寸信息。

    • 傳感器可以檢測焊縫的偏離(如偏移量、角度偏差等),并將其轉化為電信號。

  2. 數據處理與反饋

    • 傳感器采集的數據被傳輸?shù)胶缚p跟蹤系統的控制器中,經過計算和分析,確定焊縫的實際位置與目標位置之間的偏差。

    • 控制器根據偏差信息,向機器人發出調整指令。

  3. 機器人調整焊槍位置

    • 接收到調整指令后,焊接機器人會實時調整焊槍的位置和角度,確保焊縫沿著預定的軌跡焊接。

  4. 閉環控制

    • 焊縫跟蹤系統與焊接機器人形成閉環控制,實時監測和調整焊縫位置,從而實現高精度焊接。

2. 焊縫跟蹤系統的主要組成部分

  1. 傳感器(主要有以下幾種構成)

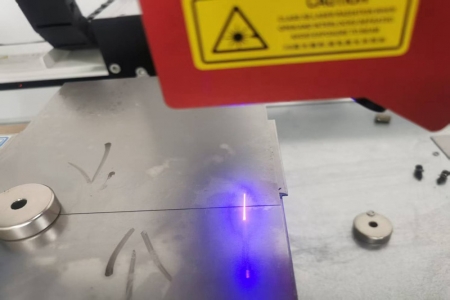

    • 激光傳感器:通過激光掃描焊縫,測量焊縫的寬度、深度和位置。

    • 電弧傳感器:利用焊接電弧的特性(如電流、電壓)檢測焊縫位置。

    • 視覺傳感器:通過攝像頭捕捉焊縫圖像,結合圖像處理算法識別焊縫位置。

    • 超聲波傳感器:利用超聲波反射檢測焊縫的幾何形狀。

  2. 數據處理器

    • 對傳感器采集的數據進行分析和計算,生成調整指令。

  3. 執行機構

    • 接受調整指令,驅動焊槍或機器人進行位置或角度調整。
