焊縫檢測有幾種方法

日期:2025-03-12 14:33:00

焊縫檢測是確保焊接質量的重要環節,檢測的方法也很多,比如常見的人工視覺檢測、X光射線檢測、超聲波檢測、激光視覺檢測等等,下面我們就來給大家介紹一下幾種不同方法的檢測優點及原理。

一、焊縫檢測的主要方法

射線檢測(RT)

  • 原理:利用X射線或γ射線穿透焊縫,通過成像分析內部缺陷(如氣孔、裂紋)。

  • 優點:可檢測內部缺陷,結果直觀。

  • 缺點:設備昂貴,存在輻射風險。

超聲波檢測(UT)

  • 原理:通過高頻聲波在焊縫中的反射信號判斷缺陷位置和大小。

  • 優點:適用于厚壁材料,靈敏度高。

  • 缺點:依賴操作經驗,難以檢測表面缺陷。

磁粉檢測(MT)

  • 原理:通過磁場吸附磁粉顯示焊縫表面或近表面的裂紋。

  • 優點:快速檢測表面缺陷。

  • 缺點:僅適用于鐵磁性材料。

滲透檢測(PT)

  • 原理:利用顯像劑吸附滲透液顯示表面開口缺陷。

  • 優點:操作簡單,成本低。

  • 缺點:僅檢測表面缺陷。

渦流檢測(ET)

  • 原理:通過電磁感應檢測導電材料的表面及近表面缺陷。

  • 優點:無需耦合劑,速度快。

  • 缺點:僅適用于導電材料。

視覺檢測(含激光視覺)

  • 傳統視覺:通過工業相機采集焊縫圖像,分析表面形貌。

  • 激光視覺:結合激光掃描和圖像處理技術,實現高精度三維檢測。

  • 優勢:非接觸、高精度、自動化,適合在線檢測。

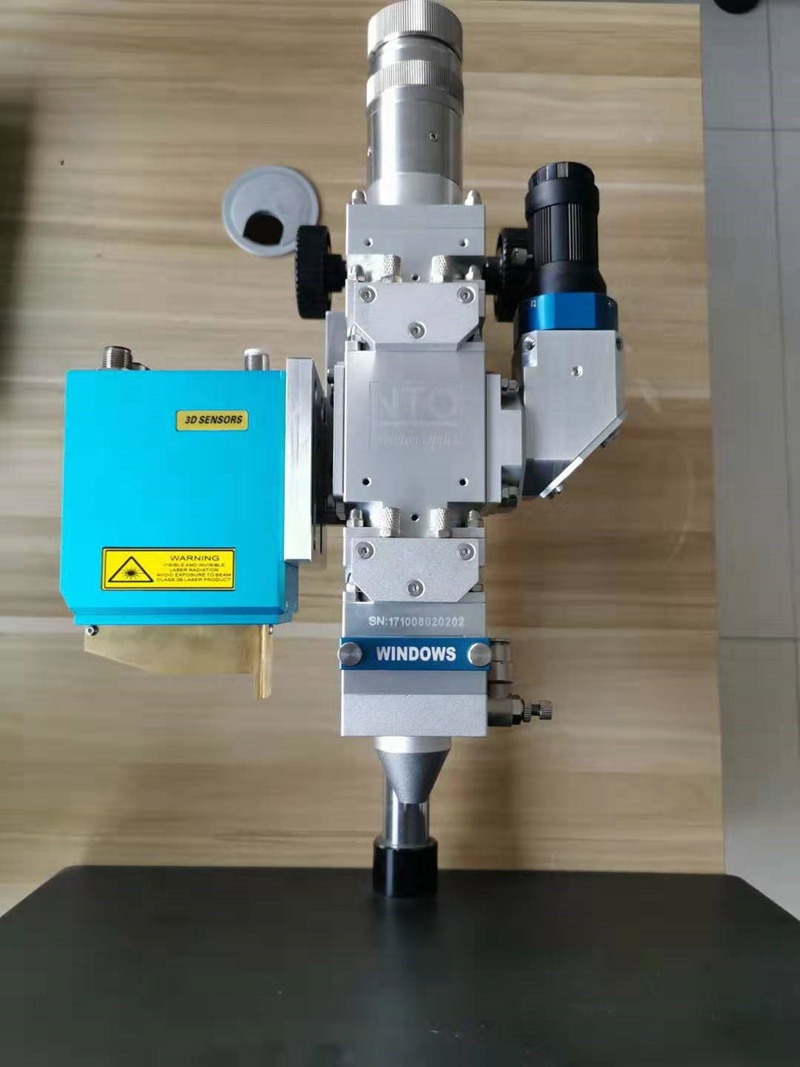

焊縫檢測有幾種方法

二、鐳爍光電激光視覺檢測技術詳解

鐳爍光電的激光視覺檢測屬于主動光學三維檢測技術,核心是通過激光掃描獲取焊縫的三維形貌數據,結合算法分析缺陷。

1. 技術原理

  • 激光線掃描:通過激光器投射高精度線狀激光到焊縫表面,形成光帶。

  • 立體視覺系統:由工業相機(如CCD/CMOS)從不同角度捕捉激光光帶變形圖像。

  • 三維重建:基于三角測量原理,通過光帶形變計算焊縫表面的三維坐標,生成點云數據。

  • 缺陷分析:利用AI算法(如深度學習)或傳統圖像處理技術,分析焊縫的幾何參數(寬度、余高、錯邊)及缺陷(裂紋、咬邊、未熔合)。

2. 系統組成

  • 激光發射器:產生高穩定性線激光(波長通常為紅光或藍光)。

  • 高分辨率相機:用于采集激光光帶圖像。

  • 運動控制模塊:可集成機器人或導軌,實現動態掃描。

  • 數據處理單元:實時處理圖像并輸出檢測結果。

3. 核心優勢

  • 高精度:可達微米級分辨率,檢測焊縫余高、寬度等參數誤差小于0.1mm。

  • 實時性:支持在線檢測,響應時間在毫秒級。

  • 適應性:可檢測復雜曲面焊縫(如管道環縫、汽車車身焊縫)。

  • 自動化:與工業機器人集成,實現無人化檢測。

  • 數據可追溯:記錄完整三維數據,便于質量追溯與分析。

4. 典型應用場景

  • 汽車制造:車身焊接質量檢測。

  • 壓力容器:管道環縫的幾何尺寸與缺陷檢測。

  • 航空航天:高精度結構件焊縫檢測。

  • 新能源電池:電池模組焊接一致性檢查。

三、與傳統方法的對比

檢測項鐳爍光電激光視覺傳統方法
檢測效率高(實時)低(需人工操作)
缺陷類型表面及幾何缺陷內部缺陷
數據可視化三維數字化報告二維圖像或波形圖
自動化程度完全自動化依賴人工經驗
成本初期投入高,長期成本低耗材成本高

鐳爍激光視覺檢測技術憑借其高精度、非接觸和自動化特性,正在逐步替代傳統檢測手段,成為智能制造領域的核心質量管控工具。

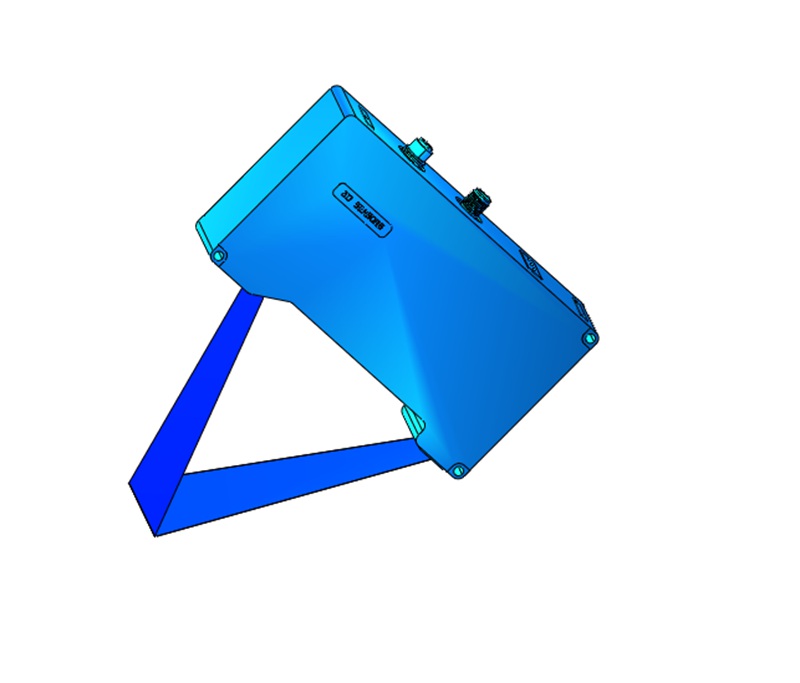

焊縫檢測有幾種方法
